ターボ機械3D設計システム CFturbo
TECH VISION - ヴァイナスユーザー様による適用事例ハイライトニュース
| NEW！ CFturbo と Simerics MP+,DAKOTA/Ansys optiSLangの連携による最適設計 全く新しい水力設計の自動車用電動クーラントポンプの設計 CFturboを利用して今まで開発設計の経験のない新製品の開発に成功 |
||
|---|---|---|
 【資料提供】 米国Tengam Engineering社 ■CFturboを利用し設計経験のない全く新しいポンプの開発に成功 CFturboにより、インペラ・ボリュートの各流路、更にシュラウド外側やモータ冷却部の微小隙間を再現した複雑な3次元モデルを出力し、漏れ流れを含む難易度の高いCFDシミュレーションと形状最適化を実行することで、設計経験がないポンプの開発に成功しました。また、様々なパラメータを検討することで、ダブルボリュート設計やポンプ全体のダウンサイジングを実現しました。 |
||
| 多段ポンプのディフューザ形状の 一般的進化的アルゴリズムでの 最適化による全圧損失の最小化 |
インペラ形状最適化による多段ポンプのキャビテーションの DAKOTA-MOGAによる性能向上 |
HEEDSと連携した形状最適化による 2重反転ファンの ２段目インペラ性能の向上 |
 【資料提供】 ドイツ CFturbo GmbH |
 【資料提供】 ドイツ CFturbo GmbH |
 【資料提供】 ドイツ CFturbo GmbH |
適用事例 & 公開文献
様々な分野にて使用されているCFturboの適用事例をご紹介します。
※CFturbo社の英語サイトにリンクしておりますが、「航空機ジェット燃料ポンプの最適設計事例」は日本語で詳しくご紹介しています。
ポンプ
| 航空機ジェット燃料ポンプの 最適設計事例 |
性能最適化の最新技術を適用した 遠心ポンプの設計開発事例 |
多段遠心ポンプの 水力設計ならびに最適設計 |
|---|---|---|
※日本語で詳しくご紹介しています。 |
|
|
| Xtreme, CFturbo, TCFD, NetGen, CalculiXを使用した 遠心ポンプインペラの 流体構造多領域最適化事例 |
ロケットエンジン用液体酸素ならびに エタノール圧送電動ポンプの流体設計 |
羽根の壊食が 水力機械の性能に及ぼす影響 |
|
|
|

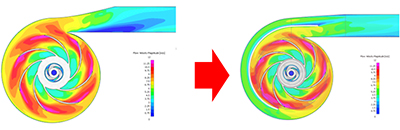

| 全く新しい水力設計の 自動車用電動クーラントポンプ |
渦巻ポンプの性能に及ぼす 渦巻設計パラメータの影響 |
大動脈内シュラウドロータ軸流ポンプの 設計と最適化 |
|
|
|
| 自動車用ウォーターポンプの 挙動に関するいくつかの コンセプトの試験 |
雑誌「Pump engineer」記事： COVER STORY: 水力設計の未来を描く |
フィッシュ・フレンドリー・ポンプの 設計 |
|
|
|
ファン
| 二重反転ファンの最適設計事例 | リーフブロワ用二重反転軸流ファンの 設計コンセプト |
二重反転遠心ファンの設計と検討 |
|---|---|---|
|
|
|
| 成層圏飛行船用遠心ブロワの設計 | 自動車冷却用途向け軸流ファンの 性能に及ぼす異なる仕事量分布の 影響に関する数値的検討 |
遠心ポンプとブロワに関する TCFDとAnsys CFX 両ソルバ間の 解析結果比較 |
|
|
|
圧縮機
| 冷凍サイクル用コンプレッサの 最適設計事例 |
CFturbo, Ansys CFX, optiSLangを 使用した遷音速半径流コンプレッサ段落の最適設計 |
500kWターボチャージャー用 遠心圧縮機の空力設計 |
|---|---|---|
|
|
|
| 冷凍サイクル用コンプレッサーの 設計最適化 |
ターボコンプレッサーを例にした optiSLangによる効率的なマップ解析 |
超小型遠心圧縮機による 低GWP HVACシステム |
|
|
|
