次世代CFDポストプロセッサ Trillion
◆ 各種商用ソルバやオープンソースソルバ対応
◆ 解析結果の分析と設計評価
◆ レポーティングとプレゼンテーションの効率化
Trillionは、Hexagon（旧ソフトウェアクレイドル）が開発したCFDポストプロセッサとして産業界とアカデミー界で高い実績があるscPOSTをビューワーとして利用し、ヴァイナスがCFDマルチソルバー出力読込機能や機械学習によるPOD/DMD解析システムVFBasisの基本機能を組み込んだ付加価値製品です。
Trillionは多様な数々のCFDソルバに対応する熱流体解析専用ポストプロセッサです。豊富なCFDポストプロセッシングの機能を備え、さらに製品性能評価やプレゼンテーションのための機能を豊富に備えます。iPhone、iPadによる無料ビューワーも標準装備されています。 Microsoft 365との親和性に優れます。現在ご利用のCFDポストプロセッサの併用でも大きなCFD業務効率向上が実現できます。

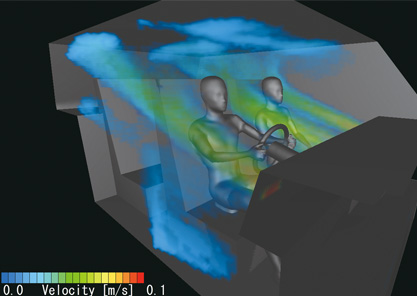

▲ ボリュームレンダリング（scPOST）

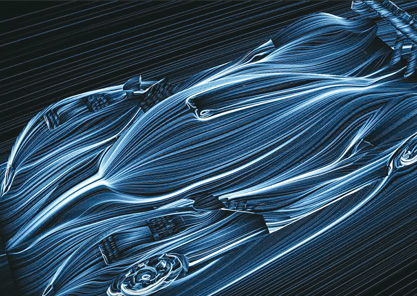

▲ オイルフロー（scPOST）
Trillionによる多彩な機能
オープンソースCFDソルバまで幅広く対応する熱流体解析用ポストプロセッサです。scPOSTの機能により美しく訴求力があるグラフィック表示と豊富なスカラー、ベクトル、等値面、ストリームライン表示や、アニメーション、テクスチャマッピング表示が簡単にできます。製品開発やミーティング等の重要なステージで訴求力が高いプレゼンテーションを行えます。
- 定常・非定常解析結果の高速グラフィック処理
- 豊富なスカラー、ベクトル、等値面、ストリームライン表示
- 美しいアニメーションとプレゼンテーション
- 構造解析結果へのスカラマッピング機能
- VR・AR・MR用データの出力
- スクリプトによる自動評価・カスタマイズ
- 無料ビューワーCradleViewerによるデータ共有
- VFBasis-Plotのレポート機能を標準装備

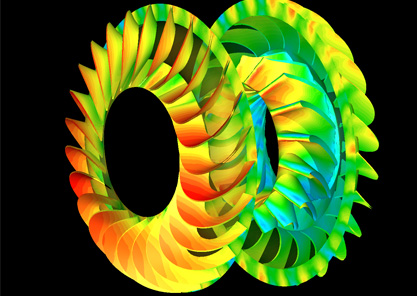

▲ コンター（scPOST）
Trillionの充実の基本機能
- 3次元等値面/任意切断面/物体境界面/グリッドサーフェスの表示
- 面状のカラーマップ/コンタ/ベクトル表示
- ボリュームレンダリング
- 関数再計算/積分機能
- 流線アニメーションモデルクリッピング機能
- キーフレームアニメーション
- 流脈線/流線/噴霧/液滴/オイルフロー表示
- グラフ作成機能
- 数値抽出機能
- 異種データ同時表示
- データセット比較
- 自動化機能（VBインターフェース）
- BMP/JPEG/PNG形式画像出力
- AVI/WMV形式動画ファイル出力
- VRML/FBX/STL形式3次元オブジェクトデータ出力
- 稼働OS：Windows ライセンス共有可能

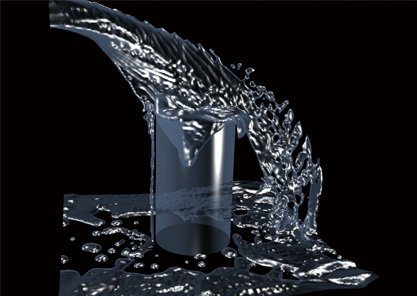

▲ 等値面（scPOST）

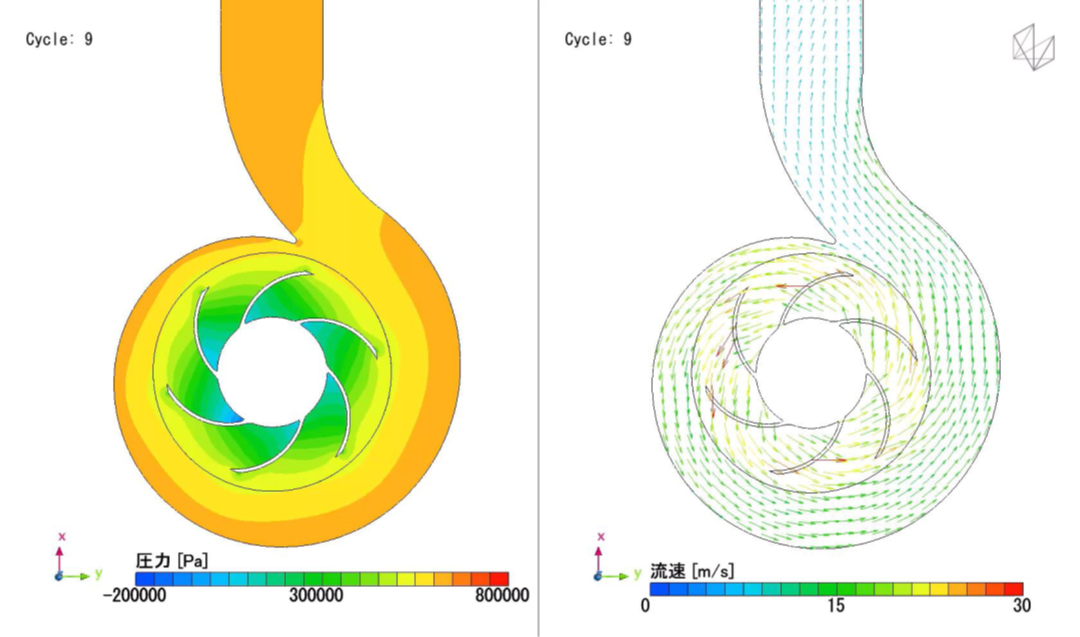

▲ 遠心ポンプCFD可視化画像(scPOST) - CFturbo連携
可視化 |
断面コンター表示／ベクトル表示／等値面、等値ボリューム表示／流線・流跡線表示／サーフェスフロー表示／鏡面コピー、回転体コピー／クリッピング／断面スイープ／渦中心表示／要素・節点コンター表示 |
|---|---|
ユーザーインターフェース |
Undo/Redo機能／英語・日本語メニューの切替えに対応／オブジェクトツリー／複数データの同時表示／各種CADに対応したマウス操作セット／自動・逐次レンダリングの切替えに対応／ユーザーカスタマイズGUI実装機能 |
工学評価 |
ユーザー定義関数／節点・要素データ両対応による正確な可視化面積積分・体積積分／FFT計算、コヒーレンス計算／射影面積計算／極大・極小位置自動探索／グラフ表示／ポイントプローブCSV実験結果との比較機能／VFBasis-Plot※ ※ VFBasis-PlotはTrillionの機能になります。 |
アニメーション |
ベクトル・ストリームライン・パーティクルアニメーション／キーフレームアニメーション／サイクル間補間アニメーション／視点移動アニメーション／フレームレート、ビットレート設定／WMV/AVI形式動画出力 |
プレゼンテーション |
ボリュームレンダリング／テクスチャマッピング／グラデーション／半透明、水表現、シェーディング／384種のフォントによる注釈／スーパーハイビジョン（8K）画像出力に対応 |
自動評価 |
極大・極小位置自動探索／渦中心自動探索／はく離・再付着位置自動探索 |
作業効率化機能 |
リスタート機能（作業ステータスファイル、ビューファイル）／Undo/Redo機能による作業時間を短縮／VBScriptによる定例作業の自動化／無料ビューア（TrillionViewer）／CUDAによるGPU高速グラフィック処理／日本語インターフェースで、作業負荷を低減／ハードウェア環境に合わせたレンダリング方式で、軽快な動作／ユーザーごとに最適化したGUIの実装に対応 |
「VFBasis」 による機能 ML/POD-DMD解析システム
AI機械学習を利用したPOD/DMD解析システム「VFBasis」
PIVはCFD解析結果データをPOD(固有直交分解)及びDMD(動的モード分解)し、その中から機械学習処理により製品性能を左右する流体メカニズムを自動抽出し、その結果をグラフ数値化も可能なVFBasisの標準機能を1000万要素まで使用できるサブセット版が含まれます。
※VFBasisは宇宙航空研究開発機構(JAXA)が開発し、ヴァイナスが商用開発し販売・サポートする製品です。
▲ 抽出された特徴構造の分析結果
（各流体現象が引き起こす空力係数の比較)
資料提供：JAXA 宇宙航空研究開発機構様
対応ソルバ・データ形式
対応ソルバ |
AcuSolve, ADINA-CFD, ANSYS Airpak, ANSYS CFX, ANSYS FLUENT, ANSYS Icepak, CONVERGE, CRUNCH-CFD, FLOW-3D, FrontFlow/blue, FrontFlow/red, HELYX, iconCFD, OpenFOAM, Particleworks, PowerFLOW, scFLOW, SCRYU/Tetra, STAR-CD, STAR-CCM+, STREAM, VECTIS 等 |
|---|
