パッケージ構成

TransMagicには以下の製品パッケージがあります。

コアパッケージ

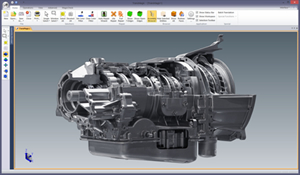

SUPERVIEW

SUPERVIEW

閲覧に特化したモジュールです。高額なCADライセンスを持たなくても、CADデータの表示、マークアップ、共有等の機能が利用できます。
異機種間のCADデータの表示、計測、マークアップ機能等を利用できます。また、ドキュメント作成機能を使って技術ドキュメントを作成(印刷)することも可能です。

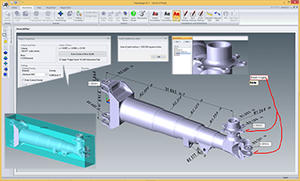

PRO

PRO

CADデータから汎用形式データへの変換が可能です。SUPERVIEWの機能に加えて、STEP, IGES, ACIS, Parasolid, STL, DWG, OBJ, HSF, PLY, 3D HTML形式の出力が可能です。
SOLIDWORKS とAutodesk Inventorを直接起動できます。

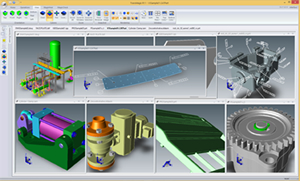

EXPERT

EXPERT

TransMagicの最上位のコアパッケージです。
ネイティブCADフォーマット同士の変換が可能です。PROの全ての機能に加えて、CATIA V4, V5, V6, CGR, JT , Inventorを含む3D CADデータの出力が可能です。異機種間のデータの結合や高精度の位置決めが可能です。パーツやアセンブル間のブーリアン演算やスケーリングが可能です。

アドオンパッケージ

MagicHeal

MagicHeal

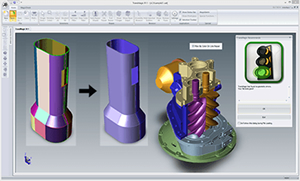

高度なCADモデル修復機能を提供するアドオンパッケージです。
TransMagic本体には極めて限定的なリペア機能しか実装されておりません。このアドオンパッケージをご導入いただく事で、問題の領域を視覚化し、穴埋めなどの修復作業を簡単に実施できるようになります。TransMagicを使ったリペア作業をご検討されているお客様には、TransMagicと同時購入いただく事をお勧めしております。

MagicCheck

MagicCheck

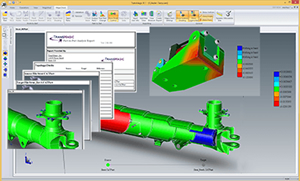

精度検証用のアドオンパッケージです。
CADデータを読み込み、オリジナルのCADモデルと比較、精度の検証を行います。モデルのレビジョンチェックや検査の結果をレポートとして出力することが出来るので、品質管理などの分野でご活用いただくことが可能です。

MagicBatch

MagicBatch

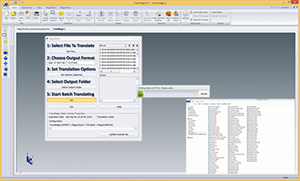

バッチ処理により、多数のCADフォーマットの変換・リペア作業を一括処理するためのアドオンパッケージです。

ライセンス提供形態

コアパッケージ

  サブスクリプションライセンス 永久ライセンス
SUPER VIEW
PRO
EXPERT

アドオンパッケージ

  サブスクリプションライセンス 永久ライセンス
MagicHeal
MagicCheck
MagicBatch N/A

パッケージごとの機能モジュール

製品パッケージごとの機能モジュールについては以下をご確認下さい。

機 能 SUPER VIEW PRO EXPERT
読み込めるCAD形式
テッセレーションされた形式
(ポリゴンなどで近似処理されたCADデータ)
ニュートラル形式
ジオメトリックモデリングカーネル形式
ネイティブCAD形式
CAD 変換機能
PMIサポート
大規模アセンブリモデル
マルチCAD対応
アセンブリマネジメント
ジオメトリ修復
リペアウィザード
ライトリペア
高精度可視化解析
バウンダリボックス
切断面
質量特性
表面積
壁面厚さ計測機能
精密位置決め
ビューブラウザ
レポート&コミュニケート
3Dアノテーションツール
距離計測および表示
視線位置設定
PMI展開
アセンブリデータ展開
2Dドキュメント出力
3Dビジュアルフォーマット出力
3D Printing
STL出力
モデルベース定義
PMI Read/Write
PMI Browser
CADシステム統合
SOLIDWORKS連携(SOLIDWORKS内で動作)
Autodesk Inventor連携(Inventor内で動作)
モデル最適化
異種CADデータを結合
材料特性の再割り当て
アセンブリ管理ツール
アセンブリ構造の操作
パーツ・アセンブリのリネーム
JT Viz-Rep サポート
スケーリング
非等方的スケーリング
ブーリアン和、ブーリアン差
CAD出力
テッセレーションされた形式
(ポリゴンなどで近似処理されたCADデータ)
ニュートラル形式
ジオメトリックモデリングカーネル形式

ネイティブCAD形式

パッケージごとのCADインターフェース

パッケージごとのCADインターフェースについてはこちらのPDFでご確認下さい。
