流体解析用　高品質メッシュジェネレータ　Pointwise｜Gridgenのコンセプトを継承し操作性が大幅に向上したメッシュジェネレータの新シリーズ！

Fidelity Pointwise の特長

  • 高品質メッシュによるソルバの計算精度・収束性の向上
    • ・ボトムアップアプローチで複雑なジオメトリへ確実にメッシュを生成
    • ・ソルバの計算精度・収束性を向上できる高品質な構造・非構造格子生成
    • ・計画的な粗密制御による小規模なメッシュ／数億要素の大規模メッシュ生成に対応
  • 幅広いCADデータとCFDソルバへ対応
    • ・ネイティブCADリーダ標準搭載：ACIS, CATIA V4/V5, Creo, Parasolid, SolidWorks ・・・（IGES, STEP, STL, Stanford PLY, Wavefront OBJ）
    • ・多数のCFDソルバへメッシュデータを出力： ANSYS CFX/Fluent, STAR-CCM+, CRUNCH CFD, SC/Tetra, AcuSolve, CFD++, FUN3D, FrontFlow, OpenFOAM, SU2, CGNS, Plot3D ・・・
  • スクリプト機能による自動メッシュ生成
    • ・繰り返しの操作を自動化／定型メッシュ生成作業を完全自動化
    • ・大規模メッシュ生成などの時間がかかる処理をバッチ実行

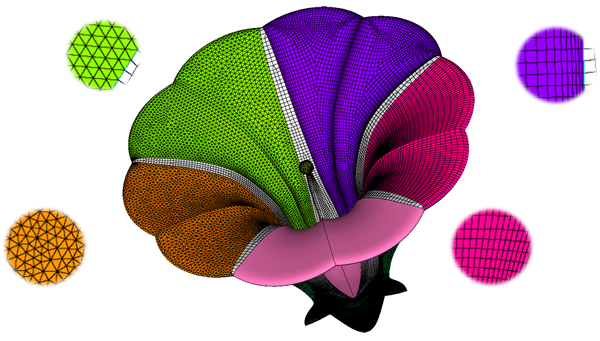

T-REXによる境界層ハイブリッドメッシュ生成例（X-38 re-entry vehicle）画像提供 ： Courtesy of Pointwise, Inc.

▲T-REXによる境界層ハイブリッドメッシュ生成例
（X-38 re-entry vehicle）
画像提供 ： Courtesy of Pointwise, Inc.

多彩なメッシュ生成・コントロール機能

・T-Rex機能を用いた、高品質な境界層非構造メッシュの自動生成
   ～高品質3角形・4角形ハイブリッドサーフェスとヘキサ・プリズム境界層メッシュ生成～

▲ T-Rexによるメッシュ生成例

▲ 遠方領域に非構造の直交ヘキサをメッシュ生成

・ロバストなスムージング処理・ 確実な壁直交性コントロール

・強力な投影処理や簡単操作でエンティティのコピー＆ペースト

▲ 構造格子サーフェスメッシュのスムージング

・マルチブロックで、構造格子・非構造格子、T-Rexを組み合わせて、多様なメッシュトポロジ設計が可能

効率的で簡単な操作性

・Windows、Linux、Macに共通したGUIによる効率的な操作感

▲ PointwiseのGUI画面

 

・形状エンティティの生成や編集機能により、CADに戻ることなくメッシュを生成

・汎用流体ソルバに境界条件・ボリュームコンディション付きで出力可能

・ネットワークライセンスにより、ハードウェアやOSを自由に選択可

サーフェス形状定義と様々なタイプのサーフェスメッシュ

▲ 各サーフェスに様々なパターンのメッシュを生成
デローニ法・アドバンシングフロント、構造格子・・　　３角形、 ３角形・４角形混在・・

▲ Pointwiseでモデル形状を作成：メッシュ生成に向けた形状定義や形状編集機能
（A）曲線定義（断面をスケッチ）　（B）回転・コピーによる立体成形　（C）サーフェス境界を変形
（D）作成したエッジでサーフェスを分割　（E）サーフェスメッシュ生成

ボトムアップアプローチによる高品質な境界層生成と柔軟なメッシュ粗密制御

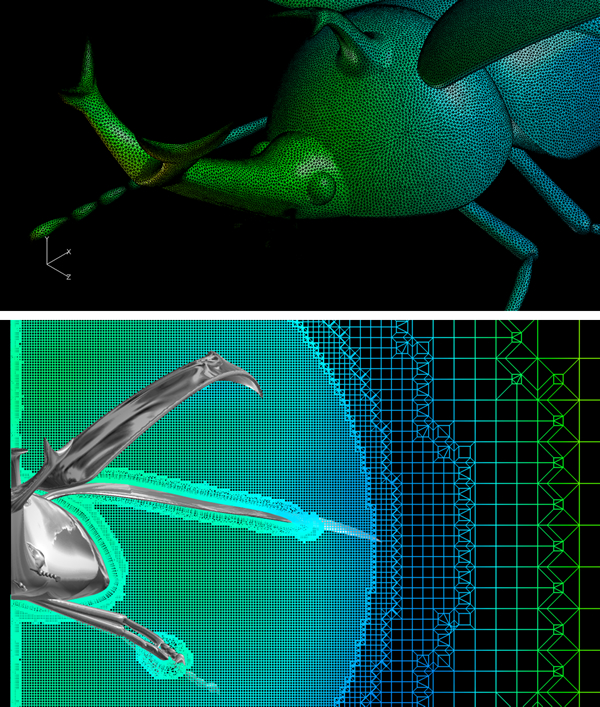

▲ カブトムシ形状へのサーフェスメッシュ
Pointwiseのサーフェス形状作成機能によるカブトムシのサーフェス作成→非構造サーフェスメッシュ生成

▲ T-Rexによる境界層メッシュに、非構造のヘキサがベースとなるHex-Core（ボクセルタイプ）を適用
対象領域のメッシュサイズを指定するソース機能（右下の図）

▲ Pointwiseメッシュによる計算例：HELYX🄬による流れ計算結果をFieldViewにより可視化

幅広いCADデータとCFDソルバへ対応

Fidelity Pointwiseは、幅広いデータフォーマットの入出力に対応しています。

入出力データ形式： https://www.vinas.com/seihin/pointwise/data.html

OpenFOAMの入力メッシュデータの課題を解決します。

CFDシミュレーションの収束性向上のためには、メッシュ品質制御が重要になります。Fidelity Pointwiseは、生成した高品質な境界層メッシュを直接OpenFOAM形式へ出力できます。また、STLフォーマットの入力・編集・出力も可能です。

スクリプト機能による自動メッシュ生成

・繰り返しの操作に合わせたカスタマイズにより、操作を簡略化・作業時間短縮
・定型メッシュ生成作業をバッチ実行／専用のＧＵＩにより完全自動→生産性の向上
・大規模メッシュ生成などの時間がかかる処理をバッチ実行→効率的なリソースの活用

▲ スクリプト入門編（前半）

▲ スクリプト入門編（後半）

2020年10月にオンラインで実施したVINASワークショップ2020「Pointwise CFDメッシュ生成の自動化・効率化に向けたスクリプト（Glyph）入門編」を解説した動画です。はじめてPointwiseのスクリプトに取り組まれる方におすすめです。テキストとサンプルスクリプトはサポートページのFAQからダウンロードできます。
https://www.vinas.com/support/pointwise/faq/GA032.html
※ID、パスワードはPointwiseサポートニュース等でご確認下さい。
