AI高品質メッシュ自動生成システム AI Grid Doctor
Fact Sheet ファクトシート
| 航空機翼のサーフェスメッシュ品質向上のケーススタディ | ||
|---|---|---|
 |
||
適用事例
タイヤホイール回りメッシュ生成
修正目標：セル数削減 ⇔ 許容値定義：スキューネス、体積比、メッシュ内角
⇒トレードオフの関係：セル数削減の一方でメッシュ品質が低下

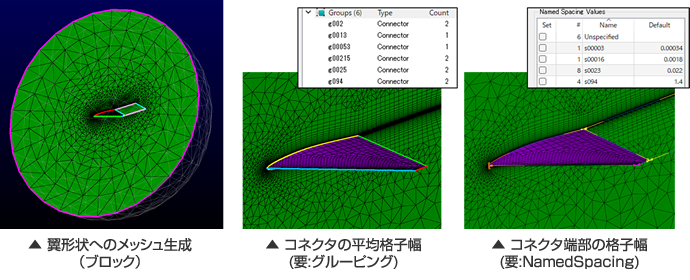

翼回りのメッシュ生成
目標：翼端の格子点分布の改善 ⇔ ボリュームメッシュの品質（最大内角、体積比、歪度）、最大セル数
ベースメッシュ：翼表面にtriaとquad、T-Rexで境界層メッシュを生成

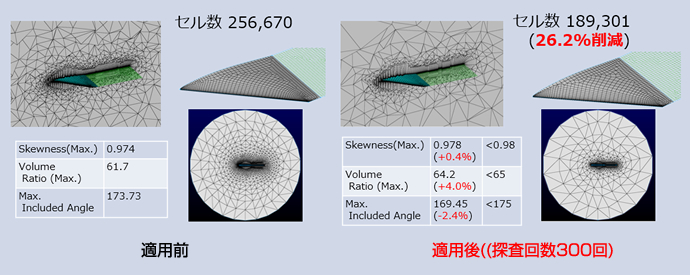

修正目標：セル数削減 ⇔ 許容値定義：スキューネス、体積比、メッシュ内角
⇒トレードオフの関係：セル数削減の一方でメッシュ品質低下

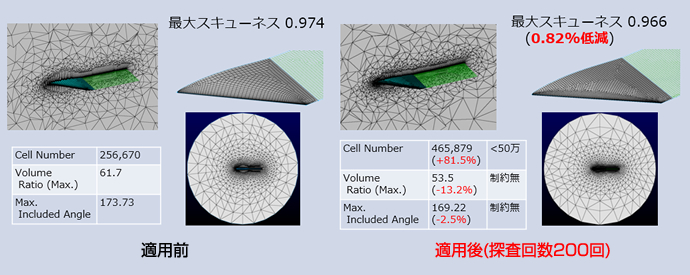

修正目標：スキューネス低減 ⇔ 許容値定義：最大セル数
⇒トレードオフの関係：スキューネス低減の一方でセル数増加
