自動ポスト処理システム開発サービス
企業や製品固有の設計指数による解析結果の評価を可能とし、熟練のエンジニアのノウハウを組みこむことで、担当者の知識や経験によらず的確な評価を行うことができます。
エキスパートノウハウのシステム化
経験豊富な技術者のノウハウをシステム化し、担当者の技術レベルに関わらず、工学知識の必要な計算結果の評価判断を実現
コスト削減
GUIからの簡単入力など短時間の作業のみで上述の高度なポスト処理が可能となり、ポスト処理業務の人件費を大幅に削減
開発期間短縮
自動化による処理時間短縮に加え、バッチ処理も可能となり、設計業務におけるポスト処理に要する期間を飛躍的に短縮でき、大幅な開発期間短縮を実現
開発の進め方
自動ポスト処理システムの開発は、以下のような流れで進められます。
※大規模なシステムの開発の場合など、事前確認開発（FS開発）を提案させていただく場合もございます。
費用対効果
以下に自動ポスト処理システムの開発による、費用対効果（コスト面のみ） の見積例を示します。
※費用は、0.8万円／時間で算出、自動ポスト処理システム導入により工数90％削減と仮定
開発事例
企業や製品固有の設計指数による解析結果の評価を可能とし、熟練のエンジニアのノウハウを組みこむことで、担当者の知識や経験によらず的確な評価を行うことができます。
アニメーション作成システム
DMD処理で得られた結果を基に重要モードの特徴的構造を可視化するためのアニメーションを作成するシステムです。
手作業では非常に手間のかかる処理をGUIからの簡単操作で実現できます。
※VFBasisのポスト処理機能の一つです。
※可視化アプリケーション FieldView
 |
アニメーション作成例 | |
 |
||
| ▲ St = 0.134 の圧力等値面 （逆位相の2つを同時表示） |
||
 |
||
| ▲ St = 0.134 の圧力等値面 （単一位相表示） |
||
 |
||
| ▲ St = 0.015 の圧力等値面 （逆位相の2つを同時表示） |
空力特性評価システム

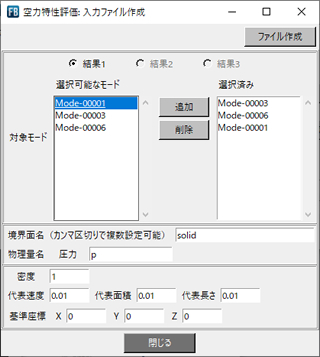

DMD処理で得られた結果を基に、各モードの空力（軸力）係数CFX,FY,FZ、空力（モーメント）係数CMX,MY,MZを自動算出して、棒グラフ表示するシステムです。手作業では非常に手間のかかる処理をGUIからの簡単操作で実現できます。
※VFBasisのポスト処理機能の一つです。
※可視化アプリケーション FieldView
 |

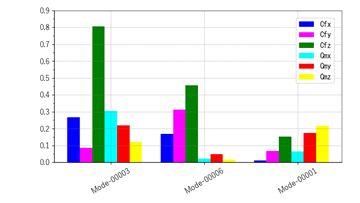

 ▲ グラフ作成例 |
車体空力CFD解析結果自動レポートシステム
車体空力解析の可視化評価に用いられる可視化画像をGUI上で簡単に設定／作成するシステムです。各種断面のコンタ表示、流線や等値面等の可視化画像を用いたHTMLレポートを作成できます。
※可視化アプリケーション FieldView
▲ （左図）車体中央付近での速度分布 ／ （右図）車体表面での圧力係数Cpの分布
ターボ機械解析結果自動レポートシステム
GUIで簡単な設定を行うだけで、ターボ機械特有の性能評価を行うことができるシステムです。軸流、遠心いずれかの形状でも評価可能で、指定スパン展開面でのコンタ表示、流量・圧縮比・効率特性やPQ特性といった性能曲線も出力できます。
ターボ機械の性能評価を従来のマニュアル操作と比較して大きく短縮し、設計効率を大幅向上を実現するシステムの開発事例です。GUIで簡単な設定を行うだけで、ターボ機械特有の性能評価に必須の指定スパン展開面でのコンタ表示、PQ特性や流量・圧縮比・効率特性等の性能曲線を出力できます。
※可視化アプリケーション FieldView
▲ （左図）ポンプ性能曲線（出力結果をExcelで表示したもの） ／ （右図）各種断面の展開コンタ図（蒸気タービンステータ、圧力コンタ）
エンジン燃焼解析自動レポートシステム
エンジン燃焼解析を用いた設計現場で必要とされる、吸排気ポートの垂直断面の物理量可視化やバルブ回り流速分布、乱れエネルギの時間変化グラフといった、エンジン筒内燃焼解析特有の評価指数をGUIにおける簡単操作で出力できます。CFD燃焼解析結果の設計への貢献度を大幅に向上させます。
※可視化アプリケーション FieldView
▲ エンジン燃焼評価レポートを簡易操作で自動生成
開発実績
様々な開発実績の一部を示します。
| 開発案件名 （システム名） |
開発概要 |
|---|---|
| 自動車空力解析結果自動ポスト処理システム | CFD解析データを元に所定の数値データ、グラフ、画像、アニメーションなどを出力する、FieldViewによる自動ポスト処理システム。 |
| 車体空力自動ポスト処理システム | 車体空力CFD解析結果を元にFieldViewでコンタ図、ベクトル図、等値面、流線画像等を自動作成するシステム。 |
| 蒸気タービン用CFD解析自動ポスト処理システム | 蒸気タービンの翼列部、ディフューザ部、排気室のCFD解析結果について、FieldViewおよび専用開発した外部プログラムを使用して、流量平均グラフ、周方向平均グラフ、流線図等を自動作成するシステム。 |
| 自動アニメーション作成システム | 非定常解析結果をFieldViewを使って可視化する自動アニメーション作成システム。ユーザが指定した通りの断面や境界面における温度などのコンター図の非定常アニメーションを作成可能。 |
| 実験者対応噴霧・燃焼解析結果POST処理システム | エンジンの噴霧実験を行っている研究者がCFD解析結果を容易に参照できるように、指定条件での解析結果から可視化画像を得られるようにしたポスト処理システム。ウィザード形式のGUI画面からパラメータを設定できるようになっており、CFDに不慣れでも簡単に利用可能。 |
| Excel形式の自動レポートシステム | コンタ図やベクトル図などを自動作成し、Excel形式の定形レポートを自動生成するシステム。 |
| FieldView自動ポスト処理支援システム | HVAC向けの自動ポスト処理システム。ユーザが指定した分割数でXYZの各軸に垂直な断面のコンター図を作成し、その画像を自動的に出力可能。 |
| 噴霧ｼﾐｭﾚｰｼｮﾝ解析ｿﾙﾊﾞ自動POST処理ﾌﾟﾛｸﾞﾗﾑ開発 | エンジンの筒内流動噴霧燃焼解析CFD結果に対し、ユーザが指定した情報を入力に応じて、自動的に報告書形式で結果を出力するシステム。 |
| FieldView による燃焼解析結果処理 | エンジンの筒内流動噴霧燃焼解析CFD結果に対し、ユーザが指定した情報を入力に応じて、Field Viewを用いて、自動的に報告書形式で結果を出力するシステム。 |
| 車体空力自動ポスト処理用FieldViewスクリプト作成ツール | 車体空力CFD解析結果の自動ポスト処理（車体表面/断面のコンタ図、ベクトル図、等値面作成等）を自動実行するためのFieldViewスクリプト（FVX）を自動作成するツール。 |
